Guide de préconisations - protection contre l'incendie des façades avec ETICS-PSE

Sous l’impulsion récente des réglementations européennes et françaises notamment la Directive Performance Énergétique des Bâtiments (2010/31/EU) et la Réglementation Thermique 2012 puis de la LTE, les produits et systèmes d’isolation thermique par l’extérieur ont évolué.

La conséquence est que les masses combustibles mises en oeuvre sont de plus en plus conséquentes, aussi, le Ministère de l'intérieur (DGSCGC : Direction Générale de la Sécurité Civile et de la Gestion des Crises) a demandé aux industriels de justifier expérimentalement la conformité des solutions constructives ITE décrites dans l’instruction technique IT 249 de mai 2010 en termes de comportement au feu en cas d’incendie. Le Guide de Préconisations reprend les conclusions de la campagne d’essais LEPIR 2 et s’appuie sur l’expérience des industriels concernés. Il a été rédigé conjointement par trois organisations professionnelles représentatives de ce secteur d’activité :

  • L’AFIPEB, Association Française pour l’Isolation en Polystyrène Expansé dans le Bâtiment
  • Le SIPEV, Syndicat National des Industries des Peintures, Enduits et Vernis
  • Le SNMI, Syndicat National des Mortiers Industriels

Ce guide, validé par EFECTIS et CREPIM, permet de préciser les dispositions constructives définies en particulier aux paragraphes 5.1 et 5.4 de l’IT 249 de 2010.

Ces préconisations concernent :
  • Les établissements recevant du public du 1er groupe a partir de R + 2
  • Les bâtiments d’habitation de 3ème et 4ème familles, dans la limite des prescriptions relatives aux règlementations propres a chaque type de bâtiment
  • Les solutions constructives en béton ou en maçonnerie revêtues d’un système d’isolation thermique extérieure par enduit sur polystyrène expansé (ETICS-PSE)
  • Les travaux neufs ou de rénovation.
Ces solutions dépendent :
  • De l’épaisseur de l’isolant PSE en façade.
  • Du système d’enduit recouvrant le PSE : nature, composition et épaisseur.
  • De la nature des travaux : isolation première ou surisolation.

Caractéristiques communes à tous les ETICS visés ETICS sous ATE/ETE+DTA ou sous Avis Techniques en cours de validité Euroclasse des ETICS au moins B-s3,d0 Panneaux isolants PSE blanc ou gris selon la norme NF EN 13163+A1, masse volumique nominale ≤ 20kg/m3, ignifugé et Euroclasse E, certifié ACERMI ou équivalent.

Choix de la solution de protection en fonction de l’ETICS

Le recours à l’une des solutions constructives décrites ci après dispense du calcul de la masse combustible mobilisable. Le choix de la solution de protection incendie dépend du système d’enduit et de l’épaisseur d’isolant PSE en partie courante, comme indiqué ci-dessous :

Système d’enduit recouvrant le PSE Épaisseur de PSE e (mm)
Épais (> 10 mm) e ≤ 200 200 < e ≤ 300
enduit de base hydraulique
Finition hydraulique (cf. § 3.3.1)
Solution A(1) ou B(2) Solution A(1) ou B(2)
Mince (≤ 10 mm) e ≤ 200 e ≤ 200
enduit de base hydraulique
Finition minérale (cf. § 3.3.2)
Solution A (1) non visé par
le présent guide
enduit de base hydraulique
Finition organique (cf. § 3.3.3)
Solution A (1) non visé par
le présent guide
enduit de base organique en pâte + ciment
Finition organique ignifugée (cf. § 3.3.4)
Solution A (1) non visé par
le présent guide
enduit de base organique en pâte prête à l’emploi ignifugée
Finition organique ignifugée (cf. § 3.3.4)
Solution A (1) non visé par
le présent guide



(1) Recoupement par bandes de LDR
(2) Protection des baies par paniers renforcés

Solution A : recoupement par bandes filantes incombustibles

Description de la solution de protection Bandes filantes en laine de roche recoupant de PSE

  • Hauteur des bandes  ≥ 200 mm
  • Bandes collées en plein et chevillées par clou ou vis métalliques
  • Armature complémentaire au droit des bandes sur 150 mm de part et d’autre
  • Possibilité de superposition pour les épaisseurs comprises entre 200 mm et 300 mm (avec épaisseur mini de bande de 100 mm posé côté extérieur)

Protection des façades comportant des baies

Les bandes de recoupement sont posées :

  • En départ bas de l’ETICS
  • À chaque niveau de la façade

Protection des façades aveugles

Les bandes de recoupement sont posées :

  • en départ bas de l’ETICS
  • et pour les systèmes avec enduit mince sur les 2 niveaux suivants

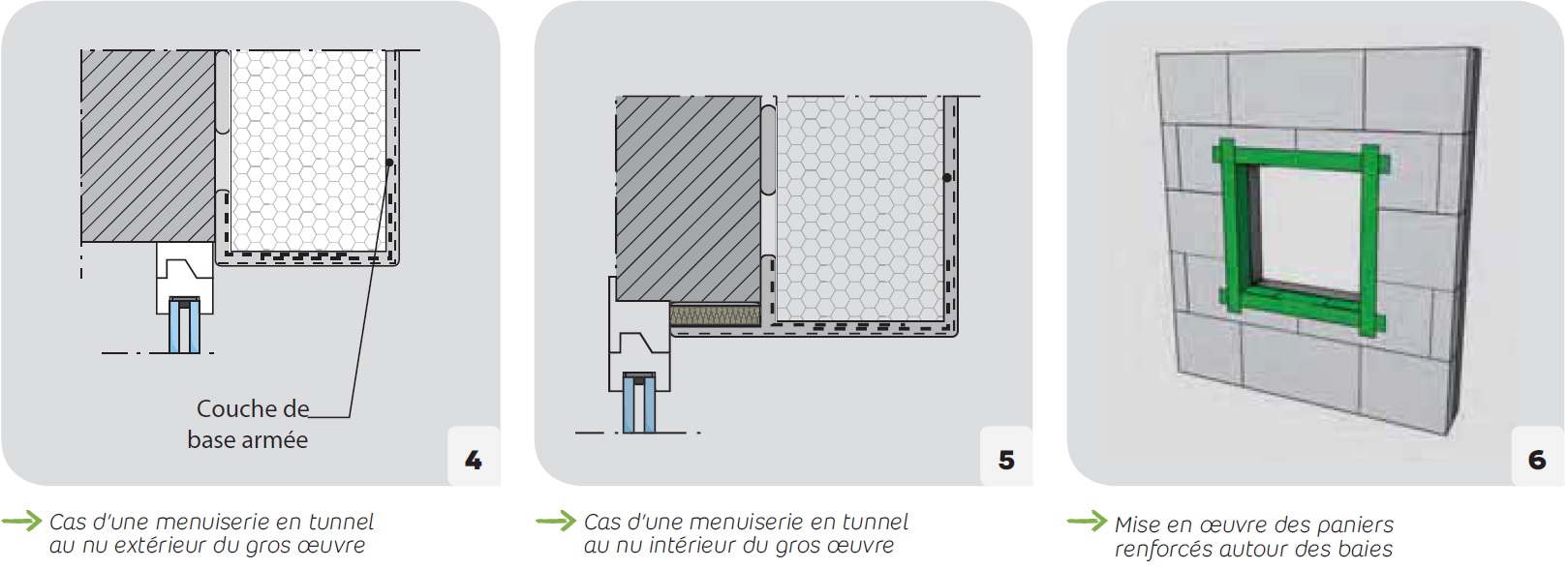

Solution B : protection des baies par paniers renforcés

Description de la solution de protection

  • Le renforcement en périphérie de toutes les baies est réalisé au moyen de deux pièces d’armature supplémentaire en fibres de verre préformés en "L".
  • La solution B est obligatoirement associée à une bande de recoupement mise en oeuvre en départ bas de l’ETICS.

Cas de la surisolation

Caractéristiques des ETICS existants sont visés par le guide :

  • ETICS avec système d’enduit hydraulique épais sur un isolant PSE d'épaisseur ETICS comportant un isolant PSE d'épaisseur ≤ 120 mm
  • ETICS composant un isolant PSE classé au moins M1 ou Euroclasse E et d'épaisseur  ≤ 120 mm

Solution de protection incendie

  • Solution de protection A uniquement
  • Bande filante jusqu'au support
  • Les règles de positionnement des bandes sont les mêmes que pour le neuf (façades avec baies ou façades aveugles)
