Réaliser un plancher chauffant

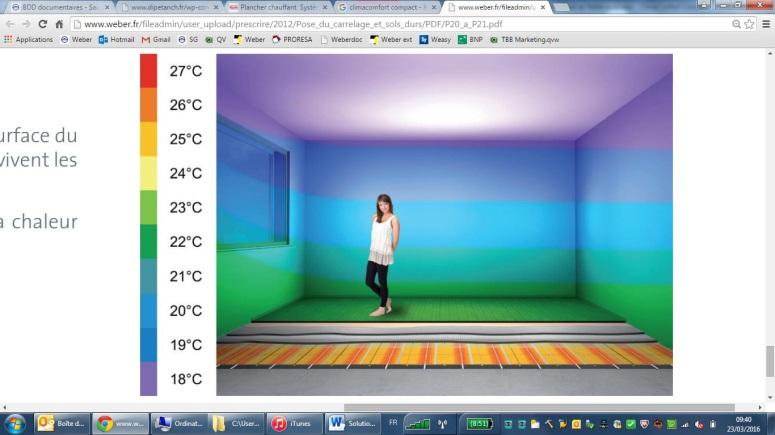

Ce système très réactif apporte donc un confort thermique ainsi que des économies d’énergie.

L’association combinant chape fibrée rapide à faible retrait et un système de dalle et tuyaux de 14 mm offre une solution performante dans un délai d’au moins 8 jours.

L’association combinant chape fibrée rapide à faible retrait et un système de dalle et tuyaux de 14 mm offre une solution performante dans un délai d’au moins 8 jours.

Pour réussir un plancher chauffant en faible épaisseur, voici le MATERIEL à utiliser :

• Un balai de cantonnier

• Un rouleau de laine

• Un rouleau de bande de désolidarisation périphérique

• Une lisseuse inox (ou flamande)

• Un malaxeur électrique lent (500 tours/mn)

• Un fouet mélangeur à pales droites spécial ragréage

• Un seau malaxeur

• Des piges de hauteur

• Un laser

Les MATERIAUX :

• un primaire adapté au support (version BIS = weber.floor 4716)

• une chape mince fibrée autonivelante et rapide (version BIS = weberfloor 4320)

• des dalles de type ClimaComfort Compact et tubes associés de la marque ROTH

• un collecteur

La pose du plancher chauffant fera l’objet d’une étroite collaboration entre le chauffagiste et l’applicateur de la chape.

Le chantier durera au minimum 8 jours, soit 3 à 5 fois plus rapide que les systèmes classiques sur 3 à 10 cm d’épaisseur.

• Jour 1 : Préparation du chantier et application du primaire
• Jour 2 : Pose des dalles et tuyaux + mise sous pression
• Jour 3 : Coulage de la chape
• Jour 4 : Séchage
• Jour 5 : Mise en chauffe et maintien en température

Pose du revêtement : carrelage (J8), sol souple (J9), parquet (J13)

Avant de commencer les travaux, veiller à porter les éléments de protection tels que gants, chaussures de sécurité, lunettes de protection.

Comment procéder à la réalisation de la planche chauffante ?

Voici maintenant comment procéder :

PREPARATION DU SUPPORT

1. Contrôler la planéité et l’horizontalité du support qui devront être corrigées le cas échéant par la chape mince.
2. Sur les supports à base de liants hydrauliques, apprécier la dureté de la surface en la rayant avec un outil pointu. Une préparation mécanique sera nécessaire en fonction de son état.
3. Poncer les anciens carrelages.
4. Dépoussiérer par aspiration soignée
5. Les fissures éventuelles seront traitées
6. Positionner une bande périphérique de désolidarisation de 5 à 8 mm au niveau de la jonction avec les parois verticales.
7. Prévoir des joints de fractionnement au seuil des portes
8. La veille du coulage de la chape, appliquer une première couche à la brosse ou au balai.
9. Dans le cas d’un support poreux, le primaire sera dilué : 1 volume de primaire pour 3 volumes d’eau.
10. Ceci permettra la régulation de la porosité du support et l’adhérence de la chape.
11. Après séchage, de 1 à 4 heures, appliquer au rouleau une deuxième couche de primaire dilué.
12. Attendre 1 à 4 heures que le primaire soit sec.
13. La pose des dalles sera faite par le chauffagiste en partant d’un angle d’une pièce, sur un sol dépoussiéré
14. Les dalles se fixent par recouvrement et emboitement.
15. Poser le tube en respectant les pas de pose du fournisseur (en moyenne 10 à 15 cm)
16. Veiller à la bonne mise en place et stabilité des tuyaux
17. Raccorder les tubes au collecteur et mettre en pression les tuyaux.
18. Repérer l’emplacement le plus haut du support et y placer une pige de hauteur qui servira de référence
19. Positionner en quinconce, tous les 1m50, les autres piges à l’aide d’un niveau laser.
20. Un fractionnement tous les 60m² de la chape est nécessaire

REALISATION DE LA CHAPE

1. La chape devra être 5 mm minimum au-dessus des tuyaux ou dalles
2. Une mise en œuvre au malaxeur est envisageable pour les surfaces de moins de 100 m².
3. Dans ce cas, gâcher l’enduit de ragréage dans 4,5 à 4,75 l d'eau par sac de 25 kg à l’aide d’un malaxeur pendant au moins 2 minutes pour obtenir une pâte fluide et homogène.
4. Laisser reposer 1 minute puis mélanger à nouveau 1 minute.
5. Verser la chape autonivelante sur le sol
6. Lisser le produit en veillant aux épaisseurs.
7. La totalité des plots devra être remplie pour favoriser la stabilité de la dalle
8. La chape rapide et autolissante sera praticable après 3 à 4 heures
9. 24 heures après le coulage de la chape, le plancher chauffant pourra être mis en chauffe progressivement jusqu’à 25°C pendant une journée. Il sera ensuite éteint avant la pose d’un revêtement, conformément aux DTU et CPT.
10. La chape pourra être recouverte 2 jours après l’arrêt de la mise en chauffe par un carrelage ou un béton ciré, 3 jours par un sol souple ou une moquette, 7 jours pour un parquet

Conseils sur la planche chauffante

• Une barrière anti-remontée d’humidité devra être appliquée lorsque le sol est soumis à des remontées d’eau

• En application manuelle, afin d’accélérer la mise en œuvre, préparer d’avance 3 à 4 doses d’eau et enchaîner les mélanges

• Pour des surfaces supérieures à 50m², la chape mince fibrée peut être mise en œuvre à l’aide d’une pompe à malaxage continu, notamment par un applicateur réseau Sols Techniques.

(montrer la machine DUOMIX, puis le test du coulage dans le cercle, puis le tee-shirt)

• Respecter les délais de mise en chauffe, en fonction de l’épaisseur de la chape et du revêtement
