Carnet de détails ITE : raccords avec toitures

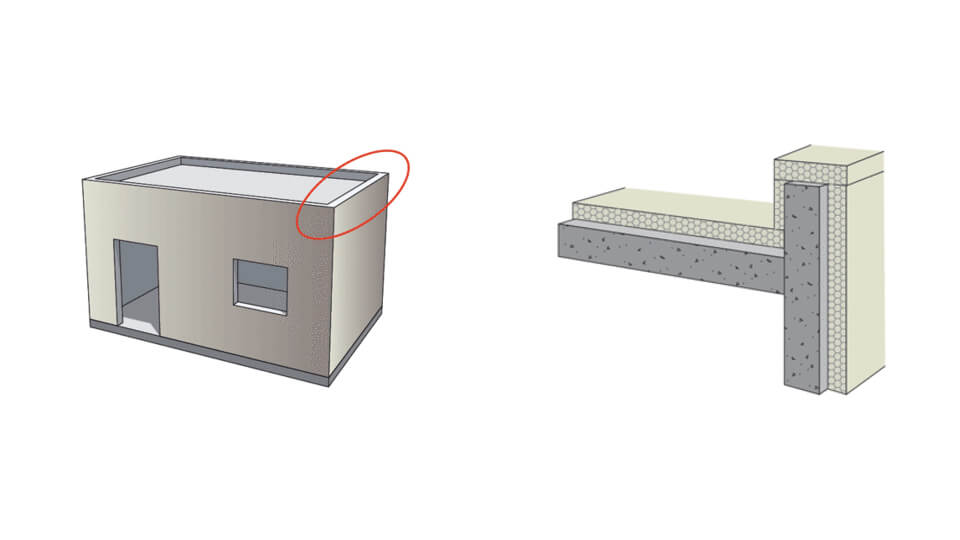

Acrotères
Le passage d’un acrotère constitue un risque important de pont thermique si l’isolation par l’extérieur monte au droit de la façade sans prévoir un retournement sur les autres faces.
Une couverture avec un profilé spécifique sur isolant est utilisé en couronnement.
Sur la face intérieure, prévoir un isolant thermique d’épaisseur équivalente à la façade avec les protections et remontées d’imperméabilité en surface de la dalle.
Raccords sous-toiture
La zone de jonction entre le débordement d’une charpente et la montée de l’isolation verticale à l’extérieur de la façade crée une série de
Le traitement des combles avec de laine minérale soufflée par exemple peut permettre de limiter les difficultés. De même l’usage fréquent de panneaux auto-portants avec un complexe isolant en support de couverture, facilite le traitement de la continuité des isolants.
Plans de détails

Isolation sur terrasse isolée
1 - Isolant
2 - Sous
3 - Trame de verre
4 - Sous
5 -
6 - Joint d'étanchéité

Traitement de jonction d'isolant sous toiture
1 - Isolant
2 - Sous
3 - Trame de verre
4 - Sous
5 -
6 - Joint de dilatation
7 - Joint mastic

Isolation avec coffre de volet roulant
1 - Isolant
2 - Sous
3 - Trame de verre
4 - Sous
5 -
6 - Coffre de volet roulant isolé
